光轴间距10mm

光轴间距20mm

光轴间距40mm

160

191

AW3-F16□

AW3-P08□

AW3-A04□

240

271

AW3-F24□

AW3-P12□

AW3-A06□

320

351

AW3-F32□

AW3-P16□

AW3-A08□

400

431

AW3-F40□

AW3-P20□

AW3-A10□

480

511

AW3-F48□

AW3-P24□

AW3-A12□

560

591

AW3-F56□

AW3-P28□

AW3-A14□

640

671

AW3-F64□

AW3-P32□

AW3-A16□

720

751

---

AW3-P36□

AW3-A18□

800

831

---

AW3-P40□

AW3-A20□

880

911

---

AW3-P44□

AW3-A22□

960

991

---

AW3-P48□

AW3-A24□

1040

1071

---

AW3-P52□

AW3-A26□

1120

1151

---

AW3-P56□

AW3-A28□

1200

1231

---

AW3-P60□

AW3-A30□

1280

1311

---

AW3-P64□

AW3-A32□

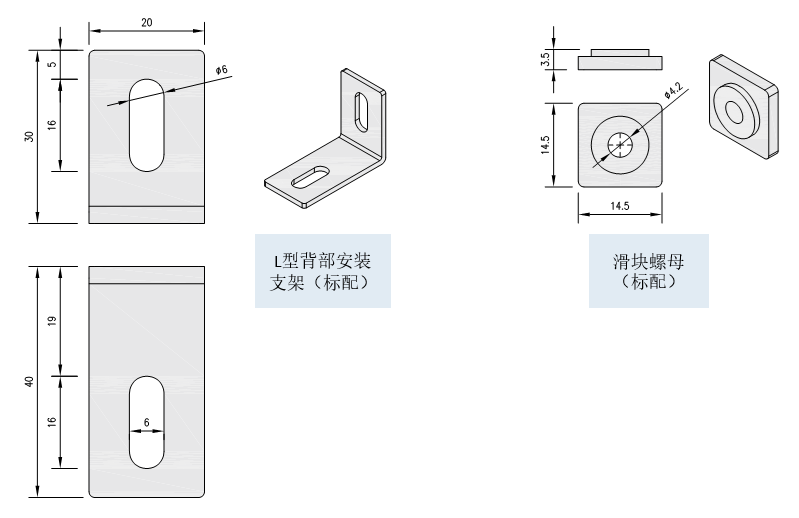

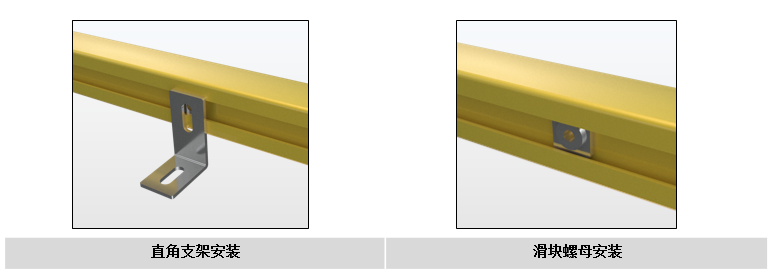

注意：总高不含电缆线插头长度，详细尺寸请见尺寸图。

光栅型号后面的□为N或者P，表示NPN或者PNP。

光轴间距20mm

160mm～1280mm

光轴间距40mm

160mm～1280mm

保护距离

标准：0.1～3m，定制：0.1～6m

分辨率

15mm，25mm，45mm

同步类型

光学同步

工作电压

24VDC±10%

响应时间

4-34ms（响应时间=0.5x光轴数量+2ms）

最大功率

发射端接收端共计10W

输出信号

2*PNP/2*NPN

内部保护

电源极性保护，输出短路保护，输出过载保护

反馈监控

无

最大输出电流

200mA

防护等级

IP65

工作温度

-10℃～+55℃

存储温度

-25℃～+70℃

连接类型

4针，3针插接件（标配缆线长度3m）
