型号

类型

超薄型正面发光

超薄型正面发光

常开

常开

NPN

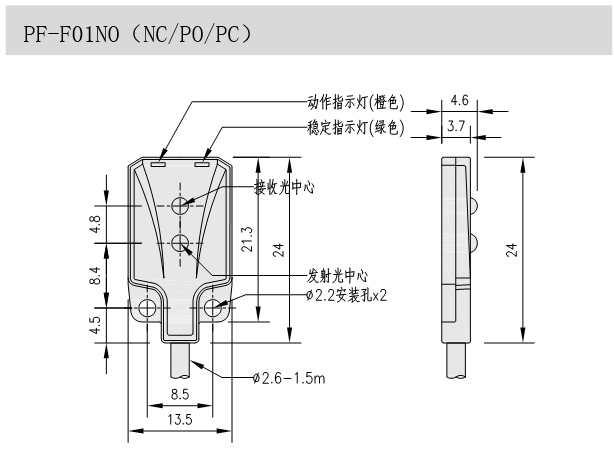

PF-F01NO

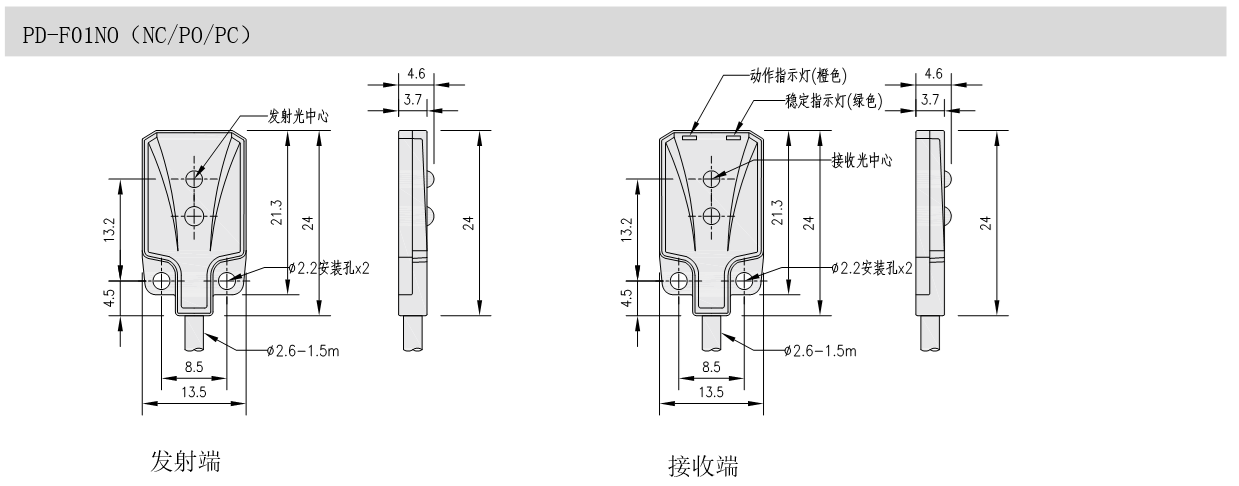

PD-F01NO

PNP

PF-F01PO

PD-F01PO

检测距离
    （100mm*100mm白亚光纸）

5-30mm

1m

检测物体

不透明体、半透明体

不透明体

最小检测物体

Φ0.2mm（10mm距离）

Φ2mm

应差距离

最大检测距离20%以下

-

相应时间

1ms以下

电源电压

12-24VDC ±10%（纹波P-P：10%以下）

消耗电流

20mA以下

光源

红色LED（650nm）

动作模式

Light-ON

Dark-ON

控制输出

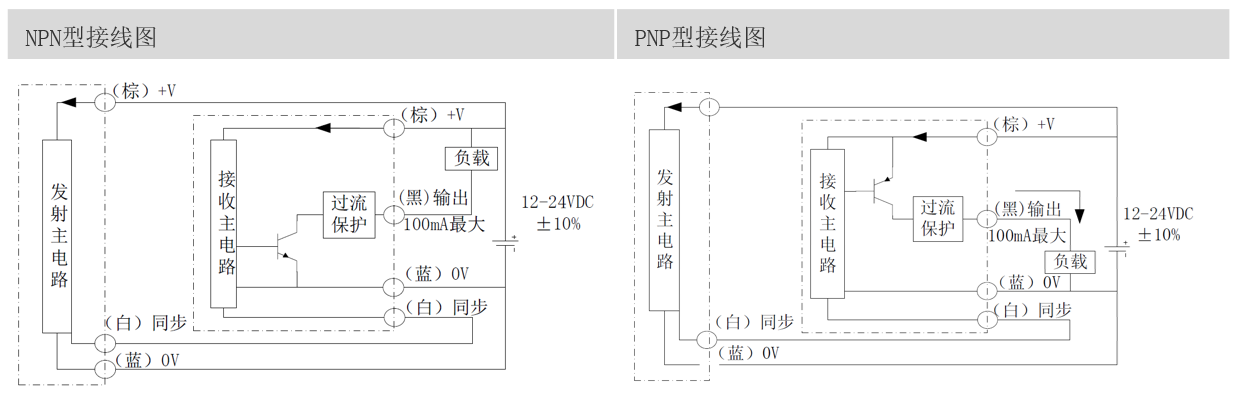

NPN或者PNP集电极开路输出

负载电压：26.4VDC以下；负载电流：50mA以下；残留电压：1V以下

保护电路

电源反接保护、输出短路保护以及过电流保护电路

指示灯

动作指示灯：红色；输出指示灯：绿色

接线方式

配线引出型

绝缘阻抗

20MΩ以上（以500VDC为基准）

抗干扰

噪声发声器产生的±240V方波干扰（脉冲宽度1μs）

耐电压

1000VDC  50/60Hz 周期1分钟

耐振动

10-55Hz（周期1分钟）振幅1.5mm或者300m/s²   X,Y,Z各方向2小时

耐冲击

500m/s²  X,Y,Z各方向3小时

环境光照

太阳光：11000Lux以下，白炽灯：3000Lux以下（收光面光照度）

环境温度

使用时：-25～55℃，存储时：-40～70℃（未结冰状态）

环境湿度

使用及存储时：35～85%Rh（未结露状态）

防护等级

IP67（IEC规格）

材质

外壳：PBT，透镜：PMMA

缆线材质

PVC缆线

重量

约10g

约20g
