型号

PF-B100N

PF-B100P

距离设定范围

10～100mm

投光元件

红色LED（投光波峰波长：650nm、调制式）

光斑大小

约4x4mm方形(距离为50mm时）

应差

动作距离的2%以下（使用白色无光泽纸）

重复精度

沿检测轴：1mm以下，垂直于检测轴：0.2mm以下（标准物体）

电源电压

12～24VDC±10%，脉动P-P10%以下

消耗电流

25mA以下

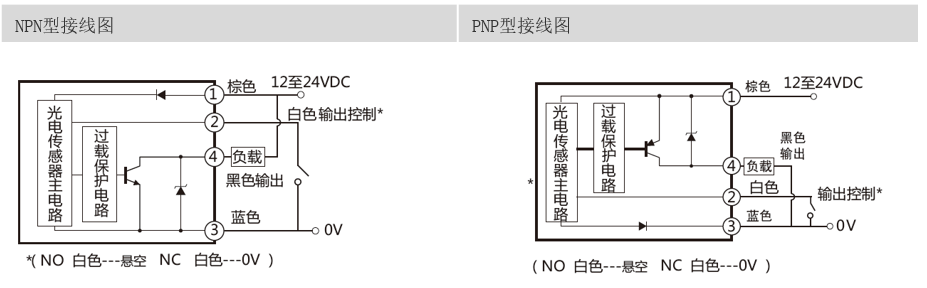

输出

NPN开路集电极晶体管

最大流入电流：100mA

外加电压：30V DC以下（输出和OV之间）

剩余电压：2V以下（流入电流为100mA时）

          1V以下（流入电流为16mA时）

PNP开路集电极晶体管

最大流入电流：100mA

外加电压：30V   DC以下（输出和+24V之间）

剩余电压：2V以下（流入电流为100mA时）

          1V以下（流入电流为16mA时）

输出动作

LIGHT-ON/DARK-ON（接线选择）

短路保护

配备

反应时间

1ms以下

工作状态指示灯

红色LED(输出ON时亮起）

电源指示灯

绿色LED(通电时亮起）

距离设定调节器

配备机械式5圈调节器

自动防干扰功能

配备

保护构造

IP67

使用环境温度

-25～+55℃(注意不可结露、结冰），存储时：   -30～+70℃

使用环境湿度

35～+85%RH   　存储时： 35～+85%RH

使用环境照明度

白炽灯：受光面照明度3000Lux以下

耐电压

AC1000V   1分钟所有电源连接端子与外壳之间

绝缘电阻

所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表

耐振动

频率10至500Hz，双振幅3mm（MAX.50G)X、Y和Z轴方向各2小时

耐冲击

500m/s² X、Y、Z各方向3次

材质

聚碳酸酯(PC)

电缆

φ3.8电缆，4芯，长2m
