型号

NPN

PD-H10KN

PF-H500N

PNP

PD-H10KP

PF-H500P

光源

红色LED（660mm）

光斑大小

约25x25mm方形（距离300mm时）

检测距离

500mm

10m

检测物

直径20mm不透明物体

100mmx100mm白纸

电源电压

12～24 VDC±10%,纹波电压（P-P):最大10%

灵敏度调节

一圈旋钮可调

输出模式

LIGHT-ON或DARK-ON(接线选择)

反应时间

小于2.5ms

消耗电流

发射最大20mA

接收最大20mA

最大20mA

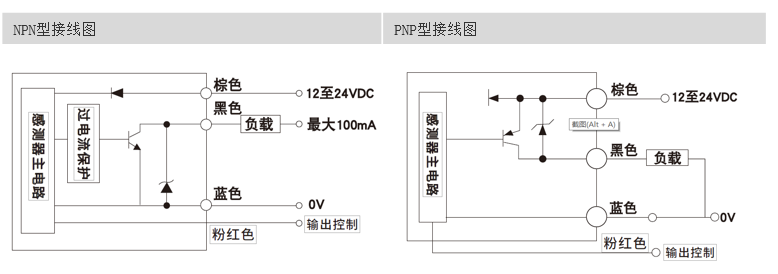

NPN输出

NPN集电极开路24V;输出最大值：100mA或更小；残留电压1V或更小

PNP输出

PNP集电极开路24V;输出最大值：100mA或更小；残留电压1V或更小

保护电路

逆电极保护（电源）、过电流保护（输出)、过电压（输出）

工作环境亮度

白炽灯：3000Lux以下/日光：10000Lux以下

工作环境温度

-25℃至+55℃（无冻结）

工作环境湿度

35至85%RH（无凝结）

抗振性

10～55Hz，复合1.5mm，在X、Y、Z方向各2小时

抗震性

500m/s²，X、Y、Z轴方向各3次

防护等级

IP65

外壳材料

聚碳酸酯(PC)

电线

长度2m
